чем приклеить светодиоды к радиатору
На что клеить диоды

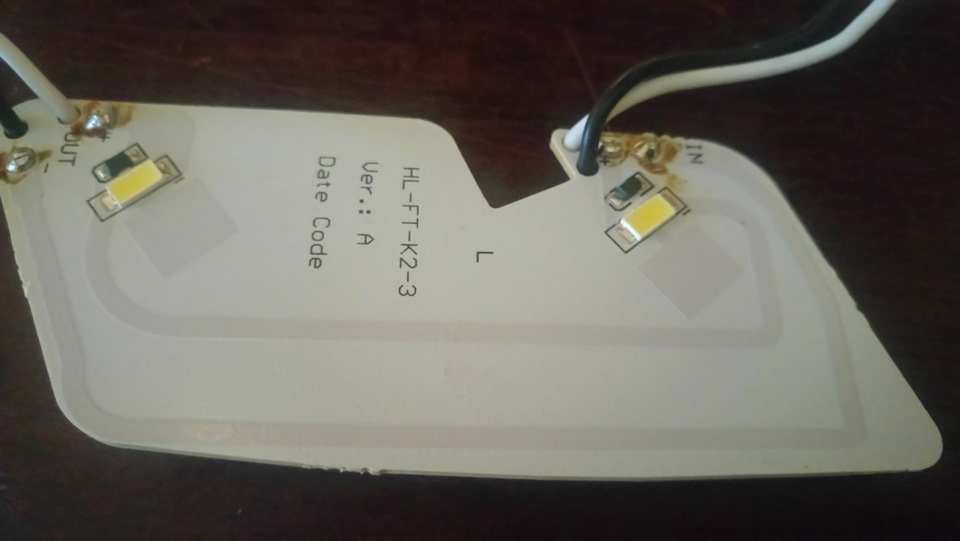

Добрый день подскажите знатоки на что можно приклеить светодиоды. Есть вот такая плата

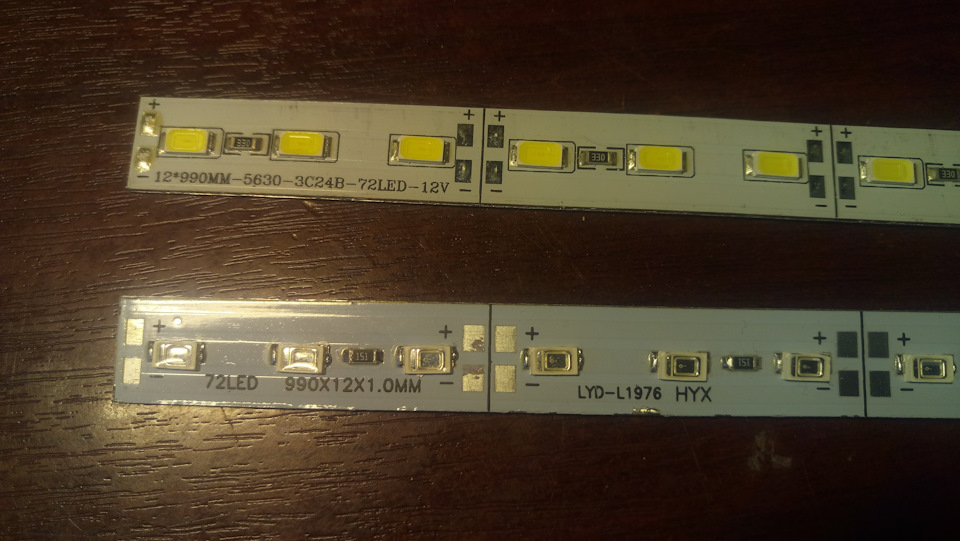

задача стоит следующая рядом с существующим светодиодом установить ещё один такой-же но с отдельным питанием. Как я понимаю рядом с диодами есть площадка охлождения. Диоды будут устанавливаться вот эти

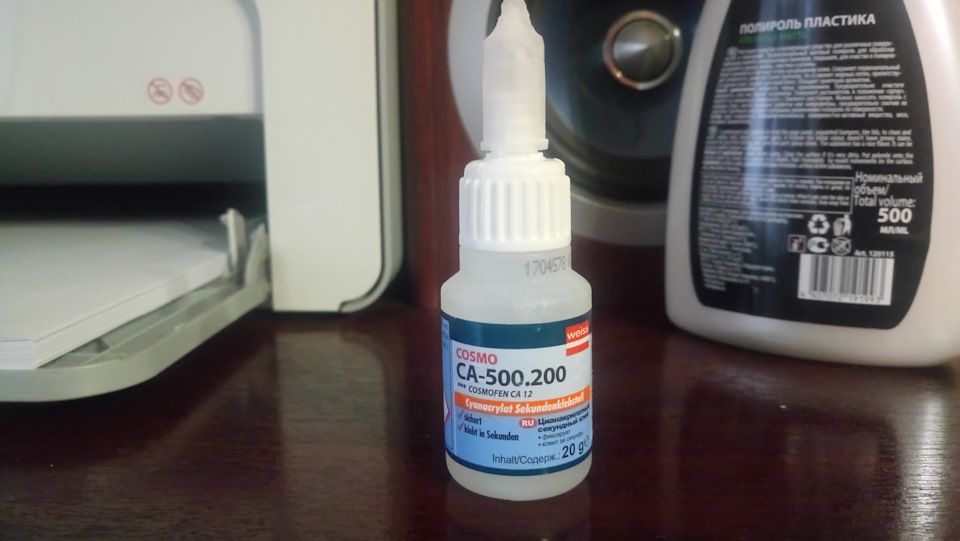

можно-ли их приклеить на космофен
диод который нужно прикрепить будет исполнять роль поворотников а существующей роль ДХО
Комментарии 20
Как уже озвучил Леха ниже: smd 5630/5730 — только для пайки и уж никак не для какого-либо другого рода крепления или приклеивания тем паче… и второе: светодиоды на фото (на нижней линейке, желтые, судя по всему) — такое откровенное Г… поверьте, что на вашем месте я бы их вообще не устанавливал в фары/фонари в качестве сигналов поворота по массе причин… Одной из которых является давно уже забытый всеми нами (но все еще актуальный даже на данный момент времени) пост: www.drive2.ru/b/1840263/
У меня такие-же стоят на родных платах поэтому их и купил.
Как и чем крепить 3Вт светодиоды к радиатору. Мой опыт.
| 12:51 13.02.2019 | 130241 | url | |||||||
3 Вт светодиоды продаются в двух видах: 1. Отдельными смд компонентами 2. И на 20мм подложках (именно этот вариант нас и интересует) | ||||||||||
| 13:02 13.02.2019 | 130242 | url | |||||||
| 13:08 13.02.2019 | 130243 | url | |||||||
)
Собственно по теме, чем крепить!
Распространены два способа:
2. Шурупами через термопасту.
Второй способ при использовании пасты кпт-8 первое время дает отличные результаты, но спустя полгода, паста рассыхается и значительно теряет свои теплопроводные характеристики, что в свою очередь приводит к повышенному шансу перегрева светодиода.
Но как я не старался, при монтаже немного пачкаю подводы этой пастой. И в итоге появляются токи утечки, которые выбивают мой УЗО.
| Mihai |
| Он греется |
| Mihai / Михаил | ||
 | ||
| Новороссийск | ||
| Сообщений: 13573 | ||
|
В итоге пришел к самому простому и лучшему способу!
клеить светодиоды на суперклей! (Супер момент или секундный клей, главное не клей-гель)
Да кажется это бредовой идеей! Но!
2. Надежно держит светодиоды.
3. Не портится со временем.
При приклеивании необходимо:
— срезать выступающие заусенцы с подложки светодиода
— при приклеивании хорошо прижать светодиод.
Собственно мой опыт показал, что этот способ не имеет себе равных!
| Mihai / Михаил | ||
| ||
| Новороссийск | ||
| Сообщений: 13573 | ||
|
У меня все открыто.
| ARTy / Артем | |
 | |
| Краснодар | |
| Сообщений: 31 | |
|
теплопроводный клей Кетлер. Почти три года, полет нормальный. Решил недавно сменить несколько светиков на другую температуру, с помощью ломика, лезвия и такой-то матери еле оторвал. Ни один светик пока не сдох.
| Mihai / Михаил | ||
| ||
| Новороссийск | ||
| Сообщений: 13573 | ||
|
| ARTy |
| суперклей. в лучшем случае 2-3 месяца и начинают отслаиваться. |
За два года использования ниодин не отслоился.
| ARTy |
| Решил недавно сменить несколько светиков на другую температуру, с помощью ломика, лезвия и такой-то матери еле оторвал. Ни один светик пока не сдох. |
У меня наоборот дохли именно на термоклее и пасте.
| Модератор | ||
 | ||
| Aqua-Set.RU | ||
| Сообщений: 384 | ||
|
Обсуждение реальной мощности 3Вт светодиодов перенес в соответствующую тему:
| pilot | ||
 | ||
| Крым | ||
| Сообщений: 204 | ||
|
Клеил вот на такой автомобильный уже три года и все работает отлично.
Сам герметик белого цвета,есть красный серый их не пробовал.
| Mihai / Михаил | ||
| ||
| Новороссийск | ||
| Сообщений: 13573 | ||
|
Так это же не термоклей.
| pilot | ||
| ||
| Крым | ||
| Сообщений: 204 | ||
|
Тонким слоем и в перед.
Не одного диода не сгорело и не отвалилось.
Написал свой опыт и он меня устраивает.
Как и чем крепить 3Вт светодиоды к радиатору. Мой опыт.
Светодиоды на термоклей
Недавно проводил дефектовку светодиодного светильника на полноспектровых светодиодах который собирал в начале ноября прошлого года. Светодиоды в данном случае были приклеяны на термоклей Radial, без радиаторов star, непосредсвенно к основному радиатору. Светодиоды старался максимально плотно и ровно прижимать на сколько это возможно, по радиаторам можно судить о том на сколько это у меня получилось
4 из 6 светодиодов имеют небольшое пятно контакта металл—металл. На самих светодиодах это сказалось появлением в этом месте признака перегрева
От данного способа крепления светодиодов я отказался в пользу припаивания термалпэдов.
Но причина такова перегрева мне пока что не ясна. Толи там получается, что металл-термоклей-металл обладает намного большим тепловым сопротивлением и все тепло прет через небольшой пятачок металл—металл, толи наоборот металл—металл(незабываем микроскопический воздушный зазор) обладает большим сопротивлением и в том месте не справляется с охлаждением и вызывает перегрев, неясно…
Может кто из Ледсообщества имеет какие догадки
Вообще последнее время все мои изыскания со светодиодами и растениями притормозились из-за всяких надо, да и временного отсутсвия балкона-мастерской. На ближайший отпуск планирую повторение истории с балконом
Как-то делал вылазку чтобы посмотреть как оно вообще светит
Время свободное будет, надо будет совершить очередную поездку.
Так же неспешно занимаюсь работой с профилем
Ближайшее время буду заниматься приведением автомобилей в порядок, так что особо интересного со светодиодами не намечается.
Спасибо всем кто читает, и удачи.
Комментарии 13
Спасибо за статью!
Интересует какое у вас впечатление о термоклее Radial. Держит крепко, тепло хорошо проводит?
Клей хороший, но уж очень дорогой, да и бывает засохший попадается. Я для себя альтернативу нашел, использую автогерметики.
Разве автогерметики имеют такую же хорошую теплопроводность? Не знал.
Имеет, я замеры проводил, все как-то опубликовать руки не доходят
Костя, все верно ты пишешь. тут и не нужно никаких догадок строит… На всей площади соприкосновения теплоотводящего основания светодиода с платой (с радиатором в твоем случае) — не должно быть никаких воздушных зазоров… что у тебя и образовалось в массе термоклея Радиал…Короче говоря — скорее всего ты не додавил на светодиод и оставил большой слой термоклея между радиатором и светодиодом (а может и термоклей такой) …поэтому и образовался «воздушный пятак» в слое клея. www.drive2.ru/b/1825751/ — вот здесь тот же принцип посадки светодиодов, что и у тебя, с одной лишь разницей — посажены они на герметик с медью… Ни потемнения люминофора.ни еще каких-то признаков перегрева или повышенной температуры кристалла я не замечаю пока что…
—————-
Конечно, пайка светодиода — это лучший вариант в плане теплопередачи от светодиода…В «суперответственных» конструкциях именно так и надо делать… В менее ответственных — можно и на Радиал приклеить…Но главное — без воздушных зазоров между платой и подложкой светодиода… Некоторые умудряются 5730/5630 (где необходимо просто паять подложку) клеить на такой клей ))), да ладно еще клеить — умудряются термопастой мазать подложку у 5730/5630, а выводы припаивать ))))
Андрей именно так я и делал с 5630 пару лет назад, и работают себе, правда в половинный ток
В общем-то, кто бы что не говорил — подложку нужно именно припаивать к плате для обеспечения теплопередачи от кристалла… Остальное — «рукоблудство»))) надеюсь, теперь ты припаиваешь, а не «клеишь» ))))
Всего один раз наносил пасту на термалпед, измучился ппц, с тех пор только пайка
Костя, все верно ты пишешь. тут и не нужно никаких догадок строит… На всей площади соприкосновения теплоотводящего основания светодиода с платой (с радиатором в твоем случае) — не должно быть никаких воздушных зазоров… что у тебя и образовалось в массе термоклея Радиал…Короче говоря — скорее всего ты не додавил на светодиод и оставил большой слой термоклея между радиатором и светодиодом (а может и термоклей такой) …поэтому и образовался «воздушный пятак» в слое клея. www.drive2.ru/b/1825751/ — вот здесь тот же принцип посадки светодиодов, что и у тебя, с одной лишь разницей — посажены они на герметик с медью… Ни потемнения люминофора.ни еще каких-то признаков перегрева или повышенной температуры кристалла я не замечаю пока что…
—————-
Конечно, пайка светодиода — это лучший вариант в плане теплопередачи от светодиода…В «суперответственных» конструкциях именно так и надо делать… В менее ответственных — можно и на Радиал приклеить…Но главное — без воздушных зазоров между платой и подложкой светодиода… Некоторые умудряются 5730/5630 (где необходимо просто паять подложку) клеить на такой клей ))), да ладно еще клеить — умудряются термопастой мазать подложку у 5730/5630, а выводы припаивать ))))
Кстати светодиоды до сих стабильно работают. Более менее качественные у топдиал заказывал. давил вообще от всей души может основания не совсем ровные, хотя врядли, ну я всеже вернулся к звездам в не ответственных конструкциях
ТопДеал( Topdeal) — это Алиэкспрессовский продавец, как я понял )))))
ага. один из первых у кого эти светодиоды появились, щас у амелии буду брать, недавно появились
