Сверление печатных плат.
Народ, возник такой вопрос кто чем сверлит платы. Я имею ввиду как инструмент, так и сверла.
Использую небольшой эл.дв. ДПМ-25, с цанговым зажимом. Нормально, но если нужно просверлить несколько сотен отверстий, рука отваливается.
Очень хочу найти подходящий маленький настольный станочек, типа вот этого:
http://www.amazon.com/Milescraft-109. STQ86XGPHR7WT8
Кстати, правильно ли я понял, что сей станок продается без моторчика?
И еще по сверлам. Обычные сверла на стеклотекстолите очень уж быстро тупятся. Слышал, что есть миниатюрные сверла (0.6-1 мм) с твердосплавными наконечниками, но не видел. Кто-нибудь пользуется?
DL3MIH
Спасибо за ответ.
Как сделать самодельный станочек, я в принципе знаю, но проблема в том, что для таких диаметров сверла нужно абсолютно исключить малейший люфт механизма. Хотя, где-то у меня валяется часть от телескопа, там как раз раздвигаются две половинки без люфта, правда, неудобно немного, винтом.
Вот насчет сверл очень интересно, не знал что они целиком из сплава. Надо будет на том же амазоне, что ли, поискать.
Да, станочек по ссылке без моторчика, моторчик отдельно тоже продается. И цены совсем невеликие, но учитывая что это все досольно тяжелый металл, из-за веса пересылка через DHL будет дорогой, блин.
Сверление отверстий в плате.
Все кто делает какие-либо электронные устройства, сталкивается со сверлением отверстий на печатной плате для деталей. Я в свое время начинал с ручной дрели – то еще удовольствие)
После приобрел мини дрель (1300 р.) – совсем другое дело! Затем в интернете наткнулся на схему для управления моторчиком мини дрели. Дрель слабенько крутится, но как только нажимаешь на плату сверлом – включается на полную. Очень хорошая идея, т.к. отпадает необходимость в накернении отверстий – подвел сверло куда необходимо и сверлишь спокойно, сверло уже не будет «ездить по плате».
Следующий этап в модернизации – сделать сверлильный станок (ну не сам по себе станок а его так сказать подобие), но это как говориться на любителя. В интернете разные есть варианты от дрели прикрученной к механизму от мебельных ящиков, до полупрофессиональных, на микроконтроллерном управлении.
Для себя сделал простой вариант, не требующий ничего! Только то, что под рукой.
Основа – старый привод. Вынимаем с привода все что нам необходимо – остальное пусть ждет своего часа, стачиваем ровную плоскость для крепления кронштейна дрели. Делаем кронштейн из листов фольгированного текстолита. Вставляем пружину на один из штоков.
Делаем корпус станка, я взял фанеру – или как она правильно называется от старого ящика. Алюминиевый уголок, крепим привод (точнее то, что от него осталось) на уголок, прикручиваем дрель. Делаем отверстие в основании станка для выхода сверла дрели. Ставим плату управления где-нибудь в сторонке, на стойки, стойки в фанеру – готово! В результате сверлить платы достаточно удобно, не держишь в руках дрель, позиционируешь лишь плату, отверстия получаются ровные.
Спасибо за внимание.
Рисунок печатной платы в формате lay — жми.
Самодельные сверла для сверления малых отверстий
Самодельное сверло из иглы
Радиолюбителям часто приходится сверлить отверстия небольшого диаметра. Например, при изготовлении печатных плат. Тонкие сверла — дефицит и очень часто ломаются при сверлении.
Можно в качестве такого сверла применить бор соответствующего диаметра, который используется при сверлении наших зубов. Но боры не всегда можно достать.

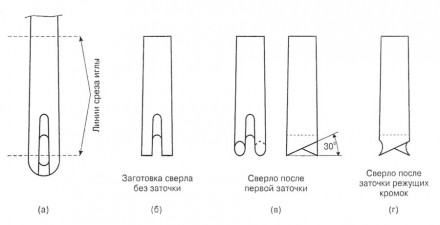

Я решил эту проблему очень просто — применил для сверлений то, что всегда есть под руками. Это швейные иглы или иглы от швейных машин. Иглу нужно подобрать по диаметру отверстия и доработать, как показано на рисунке.
Вначале спиливают часть ушка и острый конец у швейной иглы, а у иглы от швейных машин — только часть ушка как показано на рис.А и Б.
Потом делают первую заточку, для чего спиливают под углом около 30 градусов её торцевые части, чтобы создать режущие кромки (рис. В). В зависимости от направления первой заточки кромок сверло будет иметь правое или левое направление вращения. Вторую заточку уже режущих кромок удобно сделать алмазным надфилем или мелкозернистым наждачным брусочком как показано на рис. Г.
Если большие требования к качеству сверления не предъявляются, то сверлить можно и без второй заточки режущих кромок.
Если рабочую часть сверла нагреть докрасна и медленно охладить, то затачивать его можно обычным надфилем, но потом желательно снова закалить. Для чего рабочую часть нагревают докрасна и опускают в масло.
Аналогично обрабатывают и иглу швейной машины. При использовании такой иглы нужно следить, чтобы кулачок патрона не попадал на срез хвостовика иглы — будет нарушаться центровка.
Чтобы при сверлении сверло не «бегало» по плате, можно сверлить через пластинку с отверстием, прижимая её к плате.
При сверлении глубоких отверстий нужно удалять стружку, так как сверло не имеет спиральных канавок для выхода стружки.
Такими сверлами автор сверлил платы для «Базового приемника» Я. Лаповка в далеком 1979 году.
Чем просверлить печатную плату если нет сверла
serg_svd  | ||||
Карма: 18 |
| |||
| ||||
| tigra-nsk | ||||
Карма: 4 |
| |||
| ||||
| sergeys | ||||
Карма: 2 |
| |||
| ||||
| walkerru | ||||
Карма: 1 |
| |||
| ||||
| Brigadir | ||||
Карма: 43 |
| |||
| ||||
| Aheir |
| |
| ||
  | Страница 1 из 1 | [ Сообщений: 7 ] |
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 9
Диаметры сверл для печатных плат
Диаметры сверл для сверления монтажных отверстий в печатных платах, представляют одно из важный значений при сборке электронных конструкций. Каковы же стандартные диаметры сверл для печатных плат? Можно ли найти индивидуальное решение, основанное на уникальных требованиях? Да, сейчас доступны как стандартные размеры сверл для сверления печатных плат, так и индивидуальные режущие инструменты.
Диаметры сверл для печатных плат — что нужно знать об этом?
В настоящее время доступны печатные платы с 10 000 отверстиями или даже больше. Вы также можете приобрести для себя различные наборы сверл разных размеров. Современные автоматизированные устройства с ЧПУ используются для изготовления отверстий любого размера на печатных платах.
Однако если у вас нет особых требований, вы можете выбрать стандартный диаметр сверла для печатной платы. Но если вы хотите иметь универсальные комплекты такого режущего инструмента для использования в различных конструкциях, то тогда можете более подробно ознакомится с этим, в статье ниже:
Диаметры сверл при сверлении печатной платы
Существует множество компонентов, которые можно добавить в конструкцию печатной платы. Электронные элементы играют определяющую роль для обеспечения желаемой функциональности. Однако они требуют определенного пространства для их компоновки на печатной плате. Поверхность платы должна быть подготовлена для установки на нее деталей, вот здесь как раз и потребуются сверла для печатных плат.
Отверстие в плате создают установочное место для любого компонента. Но в тоже время это уменьшит площадь поверхности конструкции. Короче говоря, вам нужны отверстия в печатной плате, чтобы сделать ее более функциональной за счет установки новых компонентов. Но вы должны быть уверены, что новая дополненная деталь не повлияет на работу других приборов.
В большинстве случаев вы можете приобрести различные комплекты со стандартными диаметрами сверл. И у вас также будет сохраняться возможность добавить компоненты, которые соответствуют текущим отверстиям вашей печатной платы. У обоих этих методов есть свои достоинства и недостатки. Поэтому вам придется взвесить плюсы и минусы, чтобы найти наиболее подходящий вариант.
Например, если вы используете компоненты подходящие под диаметры сверл, вы можете сэкономить на оборудовании с ЧПУ. Да, вам может понадобится это оборудование, чтобы изготавливать печатные платы без особых усилий. Тем не менее, вам следует подбирать компоненты, выводы которых соответствуют просверленным отверстиям.
Если диаметр выводов прибора не совпадает, у вас не останется другого выбора, кроме как подбирать диаметры сверл, которые подойдут для отверстий под компоненты. Вы можете выбрать любой способ по своему усмотрению.
Стандартные размеры сверл для печатных плат
Когда речь идет о стандартных диаметрах сверл для печатных плат, и какие их них предпочтительно применять, то вариантов на самом деле множество. Производители PCB предлагают большой выбор режущего инструмента для разных размеров отверстий. Поэтому, проведя небольшое исследование, вы сможете найти наиболее подходящий вариант.
Кроме того, плата должна соответствовать требованиям по размерам, указанным в чертеже, то есть, толщине, периметру, отверстиям, пазам и прорезям. Погрешность ширины проводников должна отвечать точности ±5%, а соединение — с допуском ±0,01 мм. Вместе с тем, вырез не должен превышать 1/5 ширины дорожки. Допустимая погрешность зазора между дорожками находится в границах ±5%.
Помимо этого, ошибка между апертурой (отверстие в трафарете, идентичное контактной площадке элемента), детали и проектному значению должна быть 4102 в пределах ±0,05 мм, если aperture составляет ≤0,8 мм. Однако, когда апертура > 0,8 мм, погрешность требуется ±0,1 мм.
Учитывая выше сказанное, форма и размер обработки должны соответствовать требованиям чертежа. Расстояние между краями и отверстиями необходимо не менее 1,0 мм. Также, допуск размеров кромки и отверстия должен составлять ±0,1 мм. Допуск расположения отверстия необходимо в границах ±0,10 мм.
Также дорожки медной фольги должны находиться на расстоянии минимум 1,0 мм от соединительного отверстия печатной платы или V-образного паза разделительной платы.
Помимо всего перечисленного, производители придерживаются еще некоторых принципов. Внутренний диаметр отверстия (полный сквозной) должен составлять 0,2 мм или более. Что касается внешнего диаметра, то он должен иметь значение 0,4 мм или больше.
Как упоминалось ранее, при желании можно найти множество различного инструмента сверления, в частности стандартные диаметры сверл для печатных плат. Однако, чтобы подобрать оптимальный диаметр сверла для вашего проекта, необходимо следовать простому правилу.
Чтобы обеспечить наилучшую посадку, вам понадобятся отверстия на 0,3 мм больше, чем выводы компонента. Например, если деталь имеет Ø 0,5 мм, вам понадобятся отверстия 0,8 мм. Поэтому, если говорить о спецификации SSS, плата должна иметь не более 500 отверстий. Для спецификации DSS максимальное количество отверстий — 2000.
Рекомендуемые диаметры сверл для печатных плат
Прежде чем выбрать Ø сверла, необходимо учесть соотношение печатных плат. Да, соотношение между толщиной платы и рекомендуемым диаметром сверла поможет вам выбрать правильный размер. Кроме этого соотношения, вам придется учитывать конструкцию платы. Стоит отметить, что некоторые материалы могут подвергаться растрескиванию.
Платы из стекловолокна — лучший тому пример. Да, для этого материала понадобятся сверла из карбида вольфрама. К тому же, платы их стекловолокна быстро ломают стандартные сверла из быстрорежущей стали.
Поэтому, вы можете для этого материала использовать такие сверла, как например, HSS-биты (быстрорежущая сталь), если вы не можете позволить себе твердосплавные. Вдобавок к этому, вам может понадобиться качественная вертикальная стойка для сверл диаметром менее 1 мм.
В дополнение к типу сверл необходимо учитывать форму биты. Твердосплавные сверла выпускаются с обжатым или прямым хвостовиком. Преимущество сверл с прямым хвостовиком в том, что они сохраняют размер вместе с валом. Но толстые или уменьшенные биты будут уменьшаться до стандартных размеров.
Для небольших отверстий диаметром менее 1 мм можно использовать биты с прямым хвостовиком. Эти биты не будут ломаться и уменьшаться в размерах. Кроме того, они не очень дорогие.
Стоит отметить, что размер отверстий для сверления будет зависеть от выводов электрических компонентов. Хотя большинство компонентов поставляются со стандартными диаметрами. Вот примеры некоторых из них.
Для некоторых проектов могут потребоваться меньшие диаметры сверл, менее 0,8 мм. Однако это редкость, и для вашей конструкции он может не понадобиться. Но если в вашей схеме необходим диаметр 0,8 мм, убедитесь, что у вас есть два. Дело в том, что маленькие сверла могут легко сломаться.
Также необходимо убедиться, что отверстия примерно на 0,007 мм больше, чем выводы электронных элементов. Для резисторов с выводами 0,53 мм потребуются отверстия 0,73 мм.
Теперь вы знаете стандартные и рекомендуемые диаметры сверл для печатных плат. Чтобы найти наиболее подходящий диаметр сверла для проекта печатной платы, можно выполнить следующие действия.
Определите диаметр выводов больших компонентов
Если у вас уже есть электронные компоненты подготовленные для вашего проекта, то вы можете проверить диаметр выводов. Начните с элементов, которые имеют самые толстые выводы. Вы можете посмотреть данные на упаковке или в технической характеристике, чтобы узнать максимальный диаметр выводов приборов.
Узнайте минимальный диаметр отверстия
Узнав максимальный диаметр выводов, можно приступить к расчету минимального размера отверстия. Для его расчета необходимо следовать показанному ниже уравнению.
Уравнение: Минимальный размер отверстия = 0,25 мм + максимальный диаметр вывода
Заключение
Да, диаметры сверл играют важную роль в компоновке печатных плат. Он позволяет надежно прикрепить компонент к плате, не расходуя понапрасну пространство на поверхности. При правильных расчетах вы сможете подобрать оптимальные диаметры сверл для вашего проекта.
